AVB – Audio Video Bridging

AVB je obecný název pro řadu technických standardů, které poskytují komutovaným (point-to-point) ethernetovým sítím vylepšenou synchronizaci, nízkou latenci a vysokou spolehlivost.

AVB zahrnuje následující technologie a standardy:

  • IEEE 802.1AS-2011: Časování a synchronizace u „časově citlivých“ aplikací (gPTP);
  • IEEE 802.1Qav-2009: Směrování a queuing „časově citlivých“ toků (FQTSS);
  • IEEE 802.1Qat-2010: Protokol SRP pro vytvoření rezervace pro daný tok;
  • IEEE 802.1BA-2011: Audio/Video Bridging (AVB) systémy;
  • IEEE 1722-2011: Přenosový protokol na úrovni 2. vrstvy pro „časově citlivé“ aplikace (přenosový protokol AV, AVTP);
  • IEEE 1722.1-2013 Vyhledávání zařízení, enumerace, správa připojení a řídící protokol (AVDECC).
    Změny u standardů IEEE 802.1Qat a 802.1Qav byly začleněny do základního dokumentu
  • IEEE 802.1Q-2011, který specifikuje činnost mostů Media Access Control (MAC) a VBLAN sítí.

Změny u standardů IEEE 802.1Qat a 802.1Qav byly začleněny do základního dokumentu IEEE 802.1Q-2011, který specifikuje činnost mostů Media Access Control (MAC) a VBLAN sítí.

Analogové audiovizuální (AV) vybavení v minulosti využívalo jednosměrné, jednoúčelové a dvoubodové (point-to-point) spojení. Tyto vlastnosti si zachovaly dokonce i digitální AV standardy jako S/PDIF pro přenos digitálně kódovaného zvukového signálu nebo sériové digitální rozhraní (SDI) pro přenos videosignálu. Především u profesionálních a high-endových aplikací má tento model zapojení za následek obrovské a nepřehledné množství kabelů.

Pokusy o řešení tohoto problému se spoléhaly na „vícebodové“ topologie sítí (jako v případě IEEE 1394 (FireWire) a adaptaci technologií (jako jsou „Audio over Ethernet“ a „Audio over IP“) pro standardní počítačové sítě s ethernetovými přepínači.
Výrobci profesionálních, domácích a automobilových AV řešení začali bohužel využívat specializované protokoly, které spolu navzájem nespolupracovaly a nespolupracovaly ani se standardními IT protokoly. Standardní počítačové sítě navíc neposkytují stabilní úroveň kvality, která by zajišťovala přesné mechanismy časování a předvídatelnou či alespoň omezenou latenci.
AVB sítě překonávají tato omezení tím, že přenášejí více audiovizuálních toků přes standardní ethernetové přepínače (tj. MAC mosty) připojené v tzv. hierarchické topologii stromu. AVB zahrnuje protokoly na úrovni vrstvy 2 tak, aby bylo možné zajistit šířku přenosu a prioritizaci síťového provozu. Tím je pro každý tok garantována přesná synchronizace a nízká latence.

Precizní synchronizace několika AV toků je důležitá pro přesný souběh (v čase) videa a přidruženého audia, pro udržení většího počtu digitálně připojených reproduktorů ve fázi (profesionální prostředí vyžaduje přesnost na 1 mikrosekundu), a také proto, aby nedošlo ke zpožděnému doběhu paketů, který by měl za následek přeskakování video snímků (frame dropping) nebo nežádoucí chyby v audio signálu, jako jsou „lupance“ nebo ticho. I to nejhorší možné zpoždění, včetně ukládání do vyrovnávací paměti zdroje a cíle, by mělo být nízké a předvídatelné: Zpoždění uživatelského rozhraní by mělo být okolo 50 ms, aby uživatel vnímal reakci na stisknutí tlačítka jako okamžitou. V případě živého vystoupení nebo práce ve studiu by mělo jít o 2 ms.

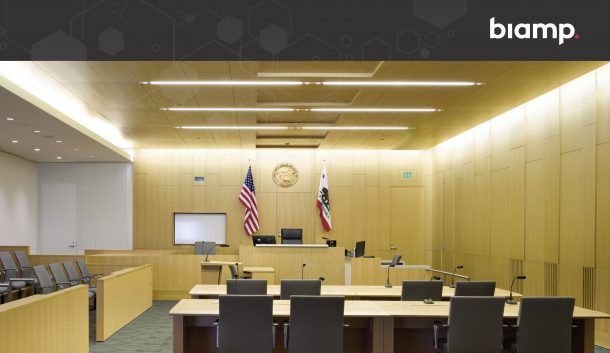

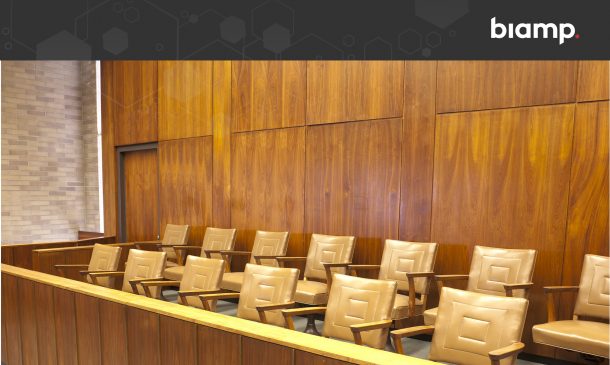

Příklady využití AVB v praxi:
