Junction Temperature Modeling – nová technologie v zesilovačích Dynacord řady IPX a TGX
Dynacord Junction Temperature Modeling – modelace provozní teploty – je nová technologie ukrytá v zesilovačích Dynacord IPX a TGX, zaručující audio systémům ještě vyšší úroveň spolehlivosti.

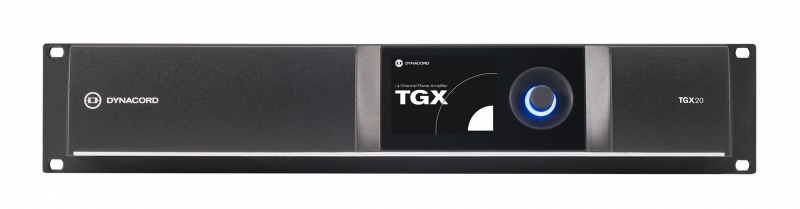

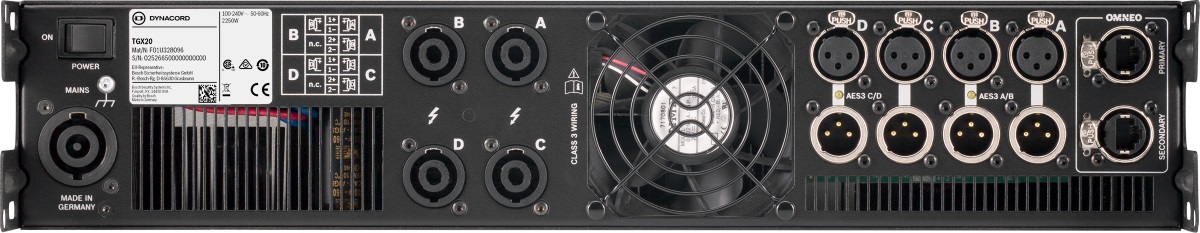

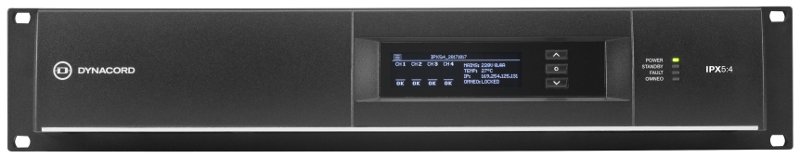

Výkonové zesilovače řad Dynacord IPX (pro pevné instalace) a TGX (živé ozvučování) byly na světové trhy uvedeny v roce 2018.
Obě v Německu navržené, zkonstruované a vyrobené série představují vrchol profesionálního audio inženýrství.
Spolu s bezprecedentním výkonem pracují tyto zesilovače také s vynikající kvalitou zvuku, vysokou úrovní spolehlivosti a s mimořádnou energetickou účinností.
V tomto technickém videu bychom rádi vyzdvihli a vysvětlili princip jedné z technologií, které pomáhají těmto novým modelům zvýšit spolehlivost provozu. Technologie Junction Temperature Modeling (JTM) – modelace provozní teploty polovodičových součástek..
Jak to funguje
Pro zajištění bezproblémového chodu výkonových audio zesilovačů musí každý polovodič zesilovače pracovat v tzv. oblasti bezpečného provozu (safe operating area - SAO). K udržení polovodičů v této „komfortní zóně“ je možné použít běžné ochranné metody. Přestože však tyto často používané techniky poskytují dostatečnou ochranu a zabraňují přetížení elektroniky, mají také jednu zásadní nevýhodu: pracují s příliš vysokou bezpečnostní rezervou.
Proudové maximum je v takovém případě obvykle omezeno na nízkou a nekritickou úroveň. Kromě toho je teplota na chladiči výkonových součástek měřena jednoduchým způsobem a při dosažení kritického teplotního rozsahu dojde buď k vypnutí zatížení, nebo ke snížení výstupního napětí. Polovodiče tak nemohou být použity v plném provozním rozsahu, což jinými slovy znamená, že výkon zesilovače je obětován ve prospěch spolehlivosti.
V případě technologie Dynacord Junction Temperature Modeling (JTM) je teplota polovodičů modelována v reálném čase, a sice na základě provozních parametrů, jako jsou provozní napětí, teplota šasi, výstupní proud a výstupní napětí.
K této modelaci dochází za pomocí adaptivního monitorovacího algoritmu, který je aplikován na všechny důležité polovodiče v zesilovači. Algoritmus provádí průběžné měření relevantních provozních parametrů, jako je proud a napětí, a na jejich základě pak v reálném čase vypočítá aktuální teplotu výkonových polovodičů. Znalost skutečného stavu polovodičů tak umožňuje plné využití jejich bezpečného provozního rozsahu a spolehlivost je zde zajištěna i bez předčasného omezení.
Tento přístup zaručuje optimální využití polovodičových součástek, což vede k výrazně vyššímu výkonu i nekompromisní spolehlivosti.
Klíčové výhody technologie JTM
• Maximální výstupní výkon
• Nejvyšší možný stupeň spolehlivosti
• Maximální teplotní rozsah
